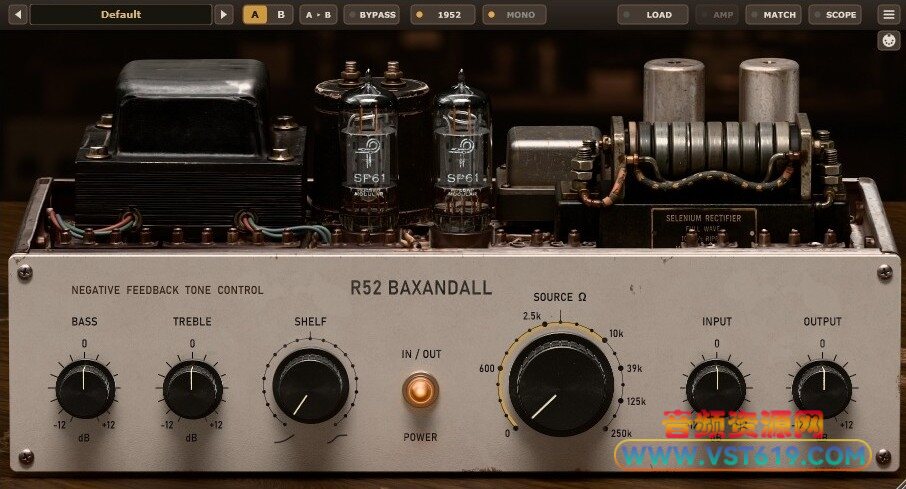

Pulsar Modular R52 Baxandall v1.0.3_WIN-R2R（2026.09.17更新）

均衡器插件Pulsar Modular R52 Baxandall
VST插件格式：
VST3/AAX

Pulsar Modular R52 Baxandall复刻1952年Wireless World刊载的原版电子管音调控制电路，SP61五极管置于反馈环路，高低音两臂联动塑形，还原源阻抗与负载条件，内置1952与1957双版本电路，重现经典复古电子管EQ音色。

翻译：
R52 Baxandall
这是 Peter Baxandall 于 1952 年发表的原始电路。
1952 年 10 月，《Wireless World》杂志刊登了一款双旋钮音调控制电路，其均衡（EQ）网络被置于电子管放大器的反馈回路之中。尽管业界沿用了其基本拓扑结构，却为了适应商业生产的现实需求而重绘了电路，偏离了 Peter 最初设定的技术参数。R52 忠实还原了原始电路：包括回路中的 SP61 五极管、原始发表的元件参数，以及 Baxandall 设定的工作条件——即信号源阻抗和末级放大器特性——如今这一切都由您亲手掌控。

复刻，而非改良。
R52 是一次复刻，而非改良。Peter Baxandall 于 1952 年 10 月在《Wireless World》上发表了这一设计，由此开启了音频领域最具影响力的电路之一的传奇历程。然而，业界当时仅采纳了其基本形式，为了适应商业现实而修改了电路，并未遵循 Peter 设定的原始条件。

四分之三个世纪后，我们回归本源，重建了该电路及其定义特性的工作条件。这就是那款经典的电路。

一个网络，而非两个频段。
低音（BASS）和高音（TREBLE）是同一个反馈网络的两个分支，因此调节其中一个会改变另一个的工作环境。同时提升两者，中频会相对后退；同时衰减两者，中频则会凸显。SCOPE（示波视图）会实时描绘调节过程中的这种相互作用。

放大器置于均衡网络之中。
电子管并非滤波​​器之后附加的饱和级，而是直接位于构建均衡曲线的反馈回路中，因此信号电平直接影响音色：INPUT（输入）决定了电子管音色的成分比例，而高音提升操作会直接作用于电子管的相应频段。小音量时声音纯净，大音量时带有电子管染色，且两者之间平滑过渡，无硬性削波点。

工作条件由您掌控。
在 1952 年，信号源阻抗和末级放大器特性取决于您拥有的具体硬件设备。R52 将这些参数直接呈现在面板上供您调节。SOURCE（信号源）设定输入网络的信号特性；LOAD（负载）设定放大器对 15 欧姆监听音箱的驱动控制力；SHELF（搁架式均衡）则用于在 Baxandall 发表的两种高音响应曲线之间进行选择。

两种电路，三种模式。
VERSION（版本）切换功能用于更换电路本身；这两种网络之间的差异，远超音调控制旋钮所能带来的音色变化范围。后续版本的电路设计提供了不同的电子管选择。

1952
SP61 五极管
基于1952年10月的原始发布版本
原始电路。高频提升（treble lift）持续攀升至频段顶端，低频搁架（bass shelf）在音符下方不断增强，营造出厚实的重量感。本页其余部分描述的正是这一电路，也是想要充分展现乐器音色全貌时的首选。

1957
ECC81 双三极管
基于1957年5月的发布版本
他的后续电路：重新调整了元件参数，并增加了一个原始版本中没有的元件。高频调节变为“临场感”（presence）控制，在旋钮位置相同的情况下，其提升幅度约为1952年版本的1/3；低频则转变为针对基频的明确隆起（hump），同时去除了下方的浑浊感。

1957 ALT
SP61 五极管
Pulsar Modular 组合配置
采用1957年电路设计，但换用了1952年版本的电子管。保留了同样的冲击力和临场感，但低频更紧致：贝斯音符的起始瞬态保持了清晰度，而不像1957年版本那样变得厚重。Baxandall 本人从未制作过这个版本。它是 R52 的一种衍生配置，之所以保留它，是因为它在不改动原始发布电路的前提下，扩展了乐器的音色表现力。

技术细节。
通道 (CHANNELS)
支持任意通道数量，从单声道到沉浸式音频（immersive beds）均可，每个通道配备一个建模电子管电路。在立体声总线上，通道模式 (CHANNEL MODE) 可在立体声 (STEREO)、中置 (MID)、侧置 (SIDE)、左 (L) 和右 (R) 之间切换；ISOL（隔离）功能可单独试听该组件。

电路 (CIRCUITS)
1952：基于 SP61 五极管的原始电路。1957：基于 ECC81 双三极管的后续电路。1957 ALT：基于 SP61 的 1957 电路。

音色 (TONE)
低频 (BASS) 和高频 (TREBLE)：调节范围为 -1 到 +1（连续可调），显示精度达千分之一，便于精确调用参数。搁架 (SHELF)：连续可调；在 1952 版本中，其调节范围涵盖了 Baxandall 发布的两种高频响应特性。

信号源阻抗 (SOURCE)
0 Ω 至 250 kΩ。1952 年设计的适用范围截止于 10 kΩ，并在旋钮刻度盘上进行了标记。初始插入状态：0 Ω。

LOAD（负载）
提供 OFF（关闭）及 0.7、1.5、2.5、3.5 和 7.0 Ω 的放大器输出阻抗选项，作用于固定的 15 Ω 监听负载。OFF 模式即完全旁通该级电路。初始插入状态：OFF。

AMP（放大器）
位于 LOAD 信号路径中的放大器级。需开启 LOAD 功能方可使用；仅适用于立体声（stereo）和单声道（mono）实例，不适用于 MID、SIDE、L 或 R 模式。在最高 96 kHz 的工程采样率下实时运行；若采样率高于此值，则在冻结（freeze）、渲染（render）和导出（export）时进行处理，而实时监听仍使用 LOAD 路径。设置随预设、工程及 A/B 插槽保存。相比标准路径，CPU 占用率更高。

BYPASS（旁通）
IN/OUT 切换实现位精确（bit-exact）、无爆音且延迟匹配，确保激活与旁通状态下的延迟一致。

LATENCY（延迟）
在 44.1 和 48 kHz 采样率下为 91 个采样点（约 2 ms）；在 88.2 和 96 kHz 下为 71 个采样点；在 176.4 和 192 kHz 下为 0 个采样点。延迟数值会报告给宿主软件并自动进行补偿。

OVERSAMPLING（过采样）
始终开启，并根据工程采样率自动调整倍率。无用户控制选项，也无低延迟版本。

PRECISION（精度）
全程采用 64 位浮点运算。同一工程渲染两次可生成完全相同的文件。

AUTOMATION（自动化）
Bass、Treble、Shelf、Source Ohms、Input dB、Output dB、In/Out 及 Load 参数支持自动化控制。MATCH、VERSION 和 CHANNEL MODE 设置随工程保存，但不支持自动化控制。
————————————————————————————————————
原文：
R52 Baxandall
The 1952 circuit, as Peter Baxandall published it.
In October 1952, Wireless World printed a two-knob tone control with the EQ network inside a valve amplifier’s feedback loop. The industry kept the shape and redrew everything else. R52 is the circuit itself: the SP61 pentode in the loop, the published component values, and the conditions Baxandall specified around it, source impedance and the amplifier at the far end, now under your fingers.

A revival, not a revision.
R52 is a revival, not a revision. Peter Baxandall published the design in Wireless World in October 1952, and what began on those pages became one of the most influential circuits in audio. Yet, the industry adopted only its shape, redrawing the circuit to fit commercial realities rather than the conditions Peter specified.

Three quarters of a century later, we returned to the source, rebuilding the circuit and the conditions that defined it. This is that circuit.

One network, not two bands.
BASS and TREBLE are two arms of one feedback network, so each changes what the other is working against. Lift both and the middle steps back; cut both and it comes forward. The SCOPE draws the interaction as you move.

The amplifier is inside the EQ.
The valve is not a saturation stage bolted on after the filter. It sits in the loop the curve is made of, so level is part of the sound: INPUT decides how much valve you hear, and a treble lift works the valve exactly where you lifted. Quiet is clean, loud is colored, and there is no clipping point in between.

The conditions are under your fingers.
In 1952 the source impedance and the amplifier at the far end were fixed by whatever hardware you owned. R52 puts them on the panel. SOURCE sets what feeds the network, LOAD sets how tightly the amplifier grips a 15 Ω monitor, and SHELF chooses between the two treble endings Baxandall published.

Two circuits, three positions.
VERSION replaces the circuit itself, and the difference between the two networks is larger than anything the tone controls can do. The later network offers a choice of valve.

1952
SP61 pentode
As published, October 1952
The original network. A treble lift that keeps climbing to the top of the band, and a bass shelf that keeps growing beneath the notes, into pure weight. The circuit the rest of this page describes, and the one to reach for when you want the instrument’s full reach.

1957
ECC81 double triode
As published, May 1957
His later network: redrawn values and an added component with no counterpart in the original. The treble becomes a presence control, roughly a third of 1952’s lift at the same knob position, and the bass turns over into a defined hump on the fundamentals with the mud pulled out below.

1957 ALT
SP61 pentode
A Pulsar Modular pairing
The 1957 network with the 1952 valve swapped in. Same punch and presence, tighter low end: the front of a bass note keeps its articulation where 1957 thickens it. Baxandall never built it. It is an R52 extension, kept because it widens what the instrument can do without touching the published network.

The technical bits.
CHANNELS
Any channel count, from mono through immersive beds, with one modeled valve circuit per channel. On a stereo bus, CHANNEL MODE steps through STEREO, MID, SIDE, L and R; ISOL auditions the component alone.

CIRCUITS
1952, the original network on the SP61 pentode. 1957, his later network on the ECC81 double triode. 1957 ALT, the 1957 network on the SP61.

TONE
BASS and TREBLE, continuous from −1 to +1 with a readout in thousandths for exact recall. SHELF, continuous; in 1952 it runs between Baxandall’s two published treble behaviors.

SOURCE
0 Ω to 250 kΩ. The 1952 design region ends at 10 kΩ and is marked on the dial. Fresh insert: 0 Ω.

LOAD
OFF, 0.7, 1.5, 2.5, 3.5 and 7.0 Ω amplifier output impedance into a fixed 15 Ω monitor. OFF is an exact bypass of the stage. Fresh insert: OFF.

AMP
An amplifier stage in the LOAD path. Needs LOAD on; stereo and mono instances only, not MID, SIDE, L or R. Runs live at session rates up to 96 kHz; above that it prints in freeze, render and export while live monitoring uses the LOAD path. Saves with presets, sessions and A/B slots. Uses more CPU than the standard path.

BYPASS
IN/OUT is bit-exact, click-free and latency-matched, so active and bypassed carry the same delay.

LATENCY
91 samples at 44.1 and 48 kHz (about 2 ms), 71 samples at 88.2 and 96 kHz, 0 samples at 176.4 and 192 kHz. Reported to the host, compensated automatically.

OVERSAMPLING
Always on, sized automatically for the session sample rate. No control, no low-latency sibling.

PRECISION
64-bit floating point throughout. The same session rendered twice gives identical files.

AUTOMATION
Bass, Treble, Shelf, Source Ohms, Input dB, Output dB, In/Out and Load ride a lane. MATCH, VERSION and CHANNEL MODE save with the session but do not automate.
